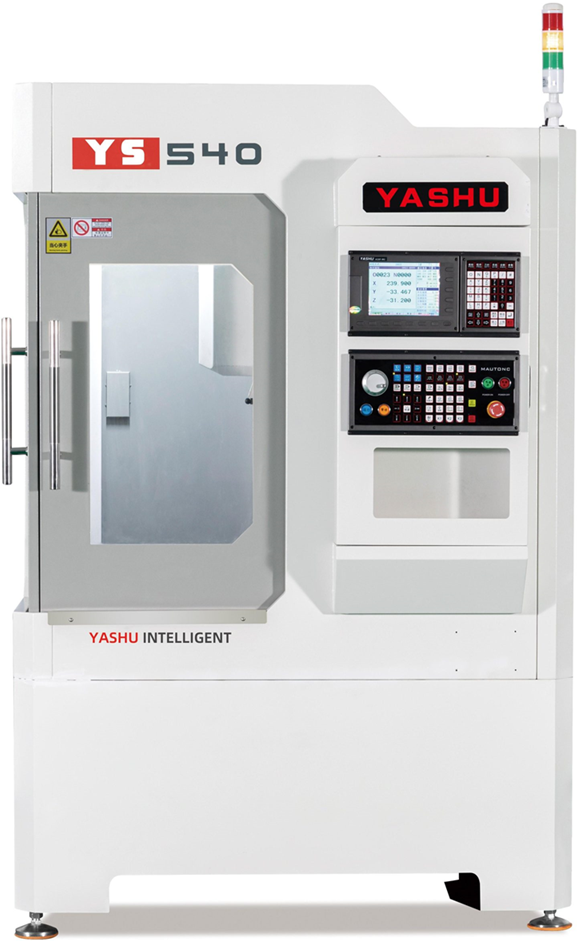

YS-540 加工中心
产品特点：
- 加工中心具有高速、高精、高效、可靠、安全系数高等主要特点，适合批量加工生产小型五金零部件。
- 集切削、钻孔、攻牙于一体的数控加工中心 , 加工效率高且精密。
- 采用亚数专有的“大电气系统”使机电配合发挥最佳效率。
- 采用抗变形专利重型底座，支持快速加工动作 , 可抵抗棒料加工时的振动，提高精度和光洁度。
可选配：
4 轴旋转台、5 轴旋转台、尾顶
配置
- 控制系统
亚数智科®
- 丝杆
25mm C3 级滚珠丝杆
- 导轨
25mm P 级直线导轨
- 主轴
亚数智科®
- 主轴电机
亚数智科®
- 进给伺服
X, Y, Z 1.2kW 亚数智科®
- 选配 4 轴中心高
125mm / 170mm
- 选配 4 轴电机功率
0.75kW / 1.2kW
- 选配 4 轴系统
亚数智科®
- 选配 4 轴伺服
亚数智科®
- 选配 5 轴中心高
160mm
- 选配 5 轴电机功率
0.4kW / 0.75kW
- 选配 5 轴系统
亚数智科®
- 选配 5 轴伺服
亚数智科®
- 系统、伺服选配选项
华中 / 新代 / 广数等 （请咨询销售人员）
技术参数 - 加工能力
- 最大钻孔直径 - 机械主轴 (mm)
铝 Ф18 / 钢 Ф14
- 选配最大钻孔直径 - 电主轴 (mm)
铝 Ф16 / 钢 Ф12
- 最大攻丝直径 - 机械主轴 (mm)
铝 M12 / 钢 M10
- 选配最大攻丝直径 - 电主轴 (mm)
铝 M10 / 钢 M8
- 最大铣刀直径 - 机械主轴 (mm)
Ф63
- 选配最大铣刀直径 - 电主轴 (mm)
Ф63
- 主轴最高转速 - 机械主轴 (rpm)
6000
- 选配主轴最高转速 - 电主轴 (rpm)
24000 / 30000
- 刀柄类型
BT30
- 刀库容量
6把直排式
- 选配伺服刀库容量
8 刀位
- 重复定位精度 (mm)
0.01
- 曲面雕刻精度
±0.06
- 选配曲面雕刻精度
±0.01
技术参数 - 工作台
- 工作台面至主轴端距离 (mm)
170-370
- 工作台面尺寸 (mm)
500*400
- 最大承重 (kg)
200
技术参数 - 行程
- X 轴有效行程 (mm)
400
- Y 轴有效行程 (mm)
500
- Z 轴有效行程 (mm)
200
技术参数 - 进给
- X 轴快移速度 - 机械主轴 (m/min)
25
- 选配 X 轴快移速度 - 电主轴 (m/min)
30
- Y 轴快移速度 - 机械主轴 (m/min)
25
- 选配 Y 轴快移速度 - 电主轴 (m/min)
30
- Z 轴快移速度 - 机械主轴 (m/min)
20
- 选配 Z 轴快移速度 - 电主轴 (m/min)
25
- 切削建议速度 - 机械主轴 (m/min)
8
- 选配切削建议速度 - 电主轴 (m/min)
10
- 主轴最高转速 - 机械主轴 (rpm)
6000
- 选配主轴最高转速
24000
- 主轴功率 - 机械主轴 (kW)
3
- 选配主轴功率 - 电主轴 (kW)
4.5
- 主轴锥孔
BT30
技术参数 - 尺寸重量
- 外形尺寸 (长 x 宽 x 高) (mm)
1350×1050×2050
- 重量 (KG)
1900
- （详情请咨询销售人员）
