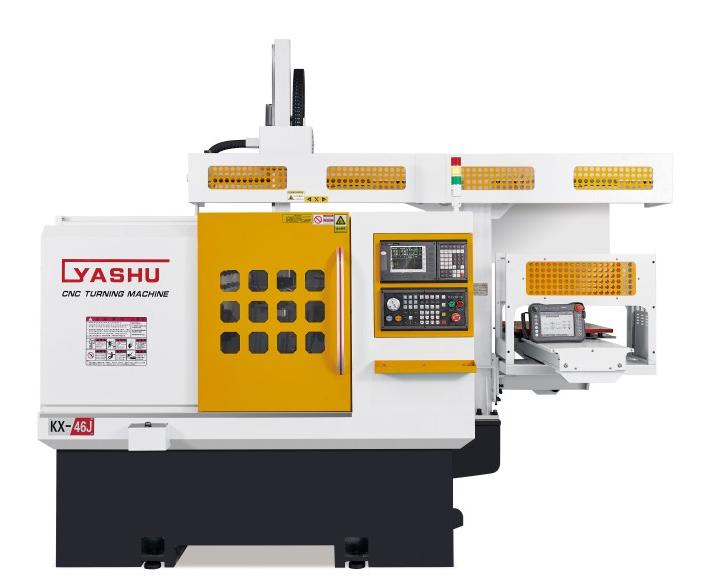

KX-46J 桁架数控车床
产品特点：
- 一体式桁架设计可以实现自动化加工，减少人力投入，可降低成本。
- 桁架自动化结构与数控车床为整体设计，无需重新调试定位，方便使用。
可选配：
飞刀盘、端或侧动力头 ( 一、二或三）
配置
- 控制系统
亚数智科®
- 选配控制系统
南京开通 / 广数 / 宝元 / 新代
- 丝杆
32mm C3 级滚珠丝杆
- 导轨
30mm P 级直线导轨
- 主轴
亚数智科® 自制高刚性炮筒主轴
- 主轴电机
5.5 kW 亚数东么川伺服电机
- 选配主轴电机
7.5 kW 亚数东么川伺服电机
- 进给伺服
1.5 kW 亚数东么川高速伺服
- 床身类型
30 度斜床身
- 底座类型
重型抗变形专利底座
- 夹紧方式
液压夹紧
技术参数 - 加工能力
- 棒料通孔直径 (mm)
Ф45
- 最大粒料直径（盘类）(mm)
标准：300，最大：350
- 最大加工工件长度 (mm)
标准：100，最大：130
- 不锈钢单边切削量 (mm)
标准：3，最大：4.5
- 工件适用加工精度 (mm)
±0.0075
- 加工表面光洁度
Ra 1.6
- 刀架中心高度 (mm)
50
- 床身上最大回转直径 (mm)
Ф380
- 刀柄规格 (mm)
16*16
技术参数 - 行程
- X 轴有效行程（直径）(mm)
1000
- Z 轴有效行程 (mm)
400
技术参数 - 进给
- X 轴快移速度 (m/min)
标准：18，最大：24
- Z 轴快移速度 (m/min)
标准：18，最大：24
- X 轴伺服功率 (kW)
1.5
- Z 轴伺服功率 (kW)
1.5
技术参数 - 主轴
- 主轴最高速度 (rpm)
标准：3500，最大：4000
- 主轴伺服电机功率 (kW)
标准：5.5，最大7.5
- 主轴鼻端
A2-5
- 支持液压卡盘的尺寸 (inch)
标准：6，最大：8
技术参数 - 尺寸重量
- 外形尺寸（长 x 宽 x 高）(mm)
3100×1620×2600
- 重量 (KG)
3100
- （详情请咨询销售人员）
